Cum testezi o supapă de siguranță?

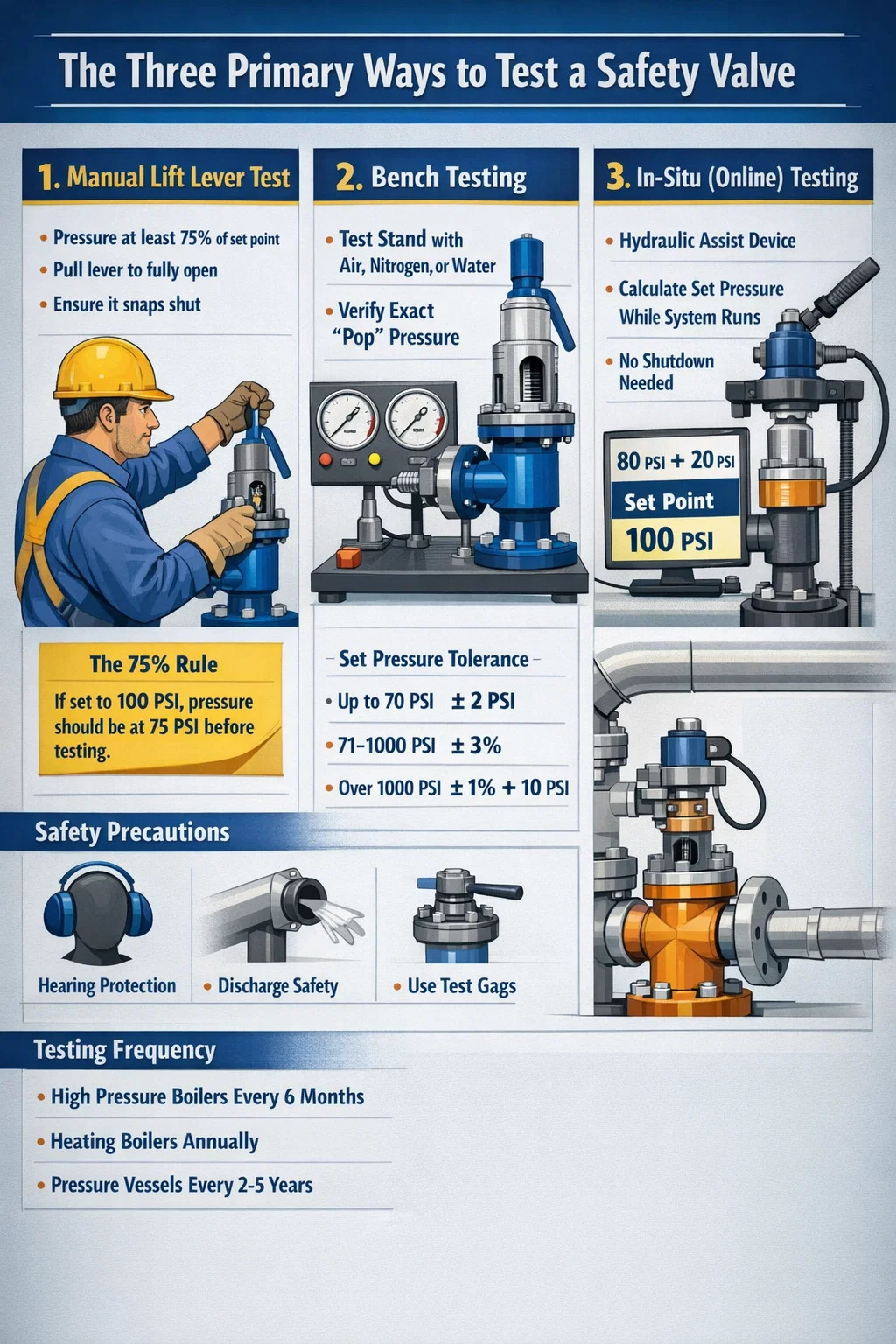

Răspuns rapid: Cele trei moduri principale de a testa a Supapă de siguranță

Pentru a asigura a supapa de siguranta funcționează corect, trebuie testat folosind una dintre cele trei metode principale: Testarea manuală a ridicării folosind pârghia fizică, Testare pe bancă pe un stand de testare dedicat sau Testare in situ (cunoscut și sub denumirea de testare online) folosind instrumente de asistență hidraulică de înaltă precizie.

Testarea nu este doar o verificare operațională; este o cerință de reglementare. De exemplu, ASME Secțiunea VI și VII asigurați intervale specifice pentru aceste teste pentru a preveni griparea componentelor supapei din cauza coroziunii sau a depunerilor de minerale. Neglijarea acestor proceduri poate duce la eșec catastrofal în timpul unui eveniment de suprapresiune.

Metoda 1: Testul pârghiei de ridicare manuală

Aceasta este cea mai elementară formă de verificare a supapa de siguranta este operațională. Majoritatea supapelor industriale sunt echipate cu un mâner manual sau „pârghie de încercare” proiectat exact în acest scop.

Regula 75% pentru testarea manuală

Nu trebuie să trageți niciodată de pârghie pe un sistem rece sau nepresurizat. Majoritatea producătorilor precizează că presiunea sistemului trebuie să fie de cel puțin 75% din presiunea setata înainte ca pârghia să fie trasă. De exemplu, dacă dvs supapa de siguranta este setat la 100 PSI, sistemul ar trebui să fie la 75 PSI înainte de testare. Această presiune asigură forța de ridicare necesară pentru a preveni trântirea discului de supapă și deteriorarea suprafețelor delicate de ședere.

• Trageți maneta în poziția complet deschisă.
• Țineți-l câteva secunde pentru a îndepărta resturile.
• Eliberați-l și asigurați-vă că se închide imediat fără scurgeri.

Metoda 2: Testarea pe bancă (Standardul de aur)

Testarea pe banc este cea mai precisă modalitate de a verifica presiunea exactă „pop” și de resetare a presiunii a supapa de siguranta . Acest lucru necesită ca supapa să fie scoasă din conductă și dusă la un atelier certificat.

Configurația de testare pe bancă

Supapa este montată pe un stand de testare care utilizează aer, azot sau apă pentru a simula presiunea sistemului. Tehnicienii cresc încet presiunea până la supapa de siguranta se deschide.

Metoda 3: Testare in situ sau online

Pentru instalațiile mari în care oprirea unui cazan este prea costisitoare, Testare in situ este solutia. Această metodă folosește un dispozitiv hidraulic specializat pentru a trage în sus tija supapei în timp ce sistemul încă funcționează.

Cum funcționează calculele in situ

Un computer calculează supapa de siguranta punct de referință prin combinarea presiunii existente în sistem cu forța aplicată de unealta hidraulică. De exemplu, dacă sistemul este la 80 PSI și unealta hidraulică aplică o forță de 20 PSI pentru a-l face să popească, presiunea setată este confirmată la 100 PSI. Acest lucru permite verificarea fără a atinge niciodată presiunea setată completă a cazanului, reducând riscul.

Măsuri critice de siguranță în timpul testării

Pentru că a supapa de siguranta eliberarea este violentă și puternică, trebuie respectate protocoale de siguranță specifice pentru a proteja personalul:

• Protecția auzului: O supapă de popping poate depăși 120 de decibeli.
• Orientare de descărcare: Asigurați-vă că conducta de refulare este îndreptată departe de alei.
• Gagging: Dacă testați mai multe supape pe un singur header, „test gags” sunt folosite pentru a menține celelalte supape închise. Avertisment critic: Nu strângeți niciodată prea mult un căluș, sau veți îndoi tija supapei.

Când ar trebui să vă testați supapa de siguranță?

Frecvența testării depinde de severitatea serviciului. O supapă dintr-un sistem de aer curat necesită o atenție mai puțin frecventă decât una dintr-o conductă chimică corozivă.

• Cazane cu abur de înaltă presiune: Adesea necesită un test manual fiecare 6 luni și un test de presiune complet anual.
• Cazane de incalzire: De obicei, necesită o verificare manuală o dată pe an înainte de începerea sezonului de încălzire.
• Vase sub presiune: Intervalele de inspecție variază de obicei de la 2 până la 5 ani în funcție de legile jurisdicției locale.
