Ce este D-4 într-o supapă de siguranță?

Ce înseamnă D-4 în a Supapă de siguranță - Răspunsul direct

În contextul unei supape de siguranță, D-4 se referă la o denumire specifică a orificiului definită de standardele ASME (American Society of Mechanical Engineers) , în special sub ASME Secțiunea I și Secțiunea VIII, și adoptată în continuare de Standardul API 526. Litera „D” identifică categoria de mărime a orificiului, în timp ce sufixul „-4” - utilizat în anumite convenții de denumire la care se face referire la producător sau la API - poate indica o variație sau un subtip în cadrul acelei clase de orificii, reflectând uneori diametrul orificiului scaunului, o variantă de model de pereche de dimensiune a orificiului de intrare în intervalul specific de orificiu D de intrare.

Orificiul D standard din API 526 are a zonă efectivă de curgere de 0,110 inchi pătrați (71 mm²) . Se află între orificiul C mai mic (0,071 in²) și orificiul E mai mare (0,196 in²), ceea ce îl face una dintre dimensiunile orificiilor cele mai frecvent specificate pentru aplicații cu debit moderat în industria petrochimică și de proces. Când un producător adaugă „-4” la această denumire, aceasta desemnează de obicei o dimensiune specifică a flanșei de admisie sau o variantă de clasă de presiune - de exemplu, un corp cu orificiu D cu o intrare de 1 inch și o ieșire de 2 inchi (configurație 1×2) evaluată la o anumită clasă de presiune ASME.

Înțelegerea acestei desemnări este critică atunci când selectați, cumpărați sau înlocuiți o supapă de limitare a presiunii (PRV) sau o supapă de siguranță (SRV), deoarece o dimensiune incorectă a orificiului afectează direct capacitatea supapei de a reduce presiunea suficient de rapid pentru a proteja echipamentul de evenimentele de suprapresiune.

Sistemul de desemnare a orificiilor ASME și API explicat

Pentru a înțelege pe deplin ce înseamnă D-4, trebuie să înțelegeți cum funcționează desemnările orificiilor în industria supapelor de siguranță. Cadrul de standardizare ASME și API atribuie litere alfabetice zonelor standardizate de curgere cu orificii. Aceste litere merg de la D la T (cu unele litere sărite), fiecare reprezentând o zonă efectivă de curgere progresiv mai mare.

Standardul API 526 — intitulat „Supape de reducere a presiunii din oțel cu flanșe” — este documentul principal care reglementează dimensionarea orificiilor și configurațiile supapelor pentru supapele de siguranță cu flanșe utilizate în rafinăriile de petrol și industriile conexe. Standardul stabilește aria orificiului, dimensiunile corpului, valorile de presiune și cerințele de material. Fiecare producător important de supape de siguranță – inclusiv Emerson (Fisher, Crosby), Curtiss-Wright (Farris), Leser, Spirax Sarco și Neles – își proiectează liniile de produse în jurul acestor denumiri de orificii API 526 pentru a asigura interschimbabilitatea.

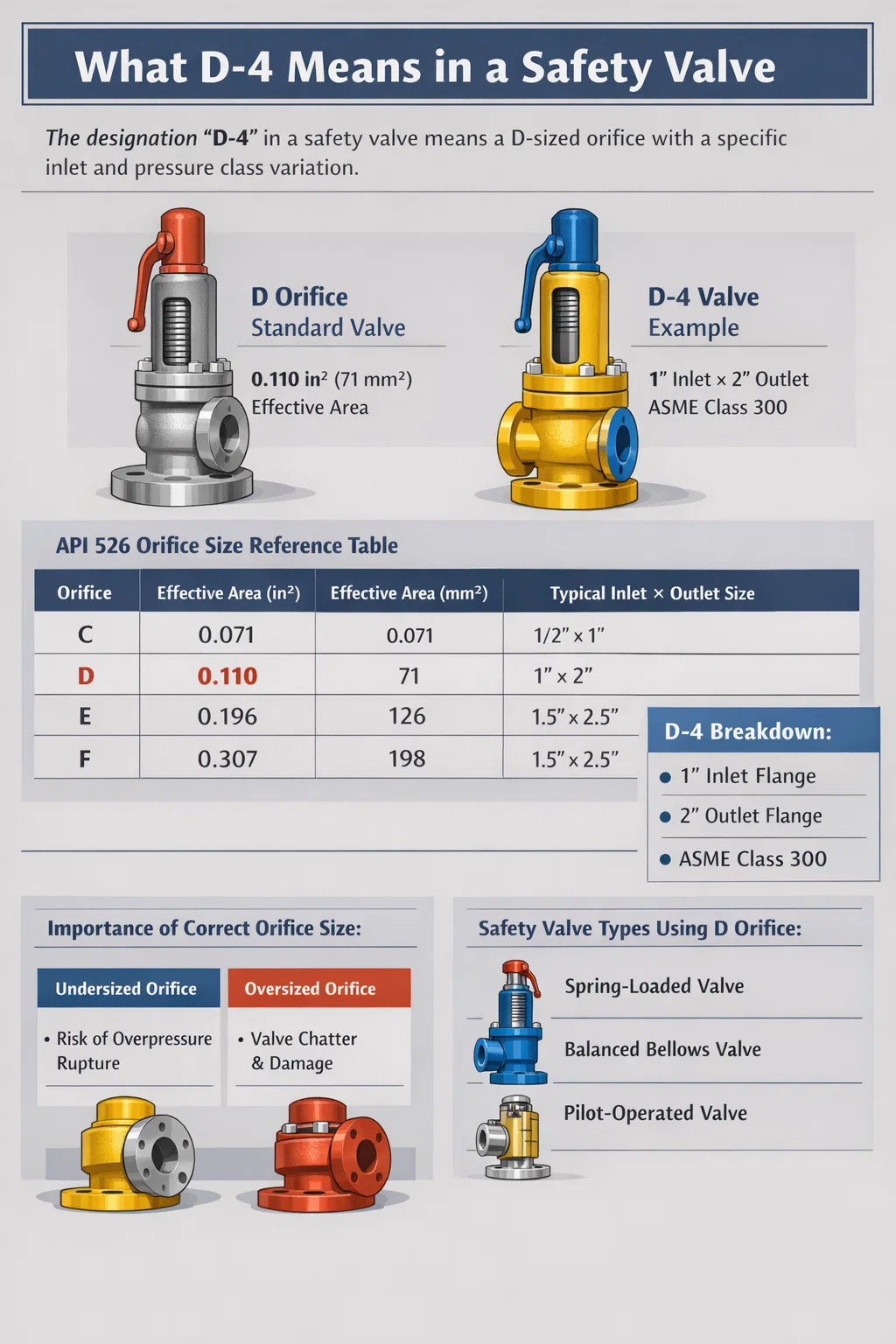

Tabel de referință pentru dimensiunile orificiilor standard API 526

Sufixul numeric (cum ar fi „-4”) care urmează uneori litera orificiului în cataloagele producătorilor nu provine din API 526 însuși. În schimb, reflectă codificarea specifică producătorului pentru clasa de presiune, ratingul flanșei de intrare/ieșire sau generarea modelului. De exemplu, unii producători folosesc un sufix pentru a indica faptul că corpul supapei este evaluat pentru flanșe ASME Clasa 300, mai degrabă decât Clasa 150 - o distincție care contează enorm la presiuni de operare mai mari. Alții îl folosesc pentru a diferenția o supapă de siguranță convențională de un burduf echilibrat sau o versiune acționată pilot în cadrul aceleiași familii de orificii.

Modul în care dimensiunea orificiului afectează în mod direct performanța supapei de siguranță

Orificiul este singura componentă care definește cea mai performanță din interiorul unei supape de siguranță. Este cel mai îngust punct prin care trebuie să treacă fluidul de eliberare, iar aria sa dictează debitul maxim pe care supapa îl poate descărca la o diferență de presiune dată. Selectarea orificiului greșit - indiferent dacă este prea mic sau inutil de mare - creează consecințe operaționale și de siguranță grave.

Orificiu subdimensionat: Riscul de suprapresiune

Dacă un orificiu este prea mic pentru capacitatea de eliberare necesară, supapa de siguranță nu poate descărca fluidul suficient de rapid atunci când are loc un eveniment de suprapresiune. Presiunea sistemului va continua să crească dincolo de limita admisă de acumulare. Conform ASME Secțiunea VIII, acumularea maximă admisă pentru o singură supapă de limitare a presiunii care protejează un vas sub presiune este 10% peste presiunea maximă de lucru admisă (MAWP) pentru cazurile non-incendiu și 21% pentru cazurile de incendiu. Dacă orificiul supapei nu poate gestiona debitul necesar în acea bandă de acumulare, vasul este expus riscului de rupere, care poate fi catastrofal - eliberând fluide toxice, inflamabile sau de înaltă presiune în mediu.

Orificiu supradimensionat: zgomot și instabilitate

Un orificiu care este semnificativ mai mare decât este necesar provoacă o problemă diferită, dar la fel de gravă: zgomotul. Când presiunea de funcționare este aproape de presiunea setată, dar debitul necesar este mult mai mic decât capacitatea nominală a supapei, supapa se deschide pentru scurt timp, eliberează o explozie mică de fluid, pierde ridicarea discului, se închide și se deschide imediat din nou. Această ciocănire rapidă – care apare uneori de zeci de ori pe minut – erodează rapid scaunul supapei și discul. O supapă de siguranță care zbârnâie poate fi distrusă în câteva ore și se va scurge continuu odată ce suprafețele de ședere sunt deteriorate. Dimensiunea orificiului D este adecvată în mod special atunci când capacitatea de eliberare necesară calculată se încadrează în intervalul său - nu doar pentru că este o dimensiune comună.

Formula capacității de curgere pentru supape de siguranță

Pentru serviciul cu gaz și vapori, aria orificiului necesară este calculată folosind următoarea formulă ASME/API:

• A = W / (C × K × P₁ × √(M / T × Z))
• Unde A = suprafața efectivă de descărcare necesară (in²)
• W = capacitatea de eliberare necesară (lb/h)
• C = constanta de gaz bazată pe raportul căldurilor specifice
• K = coeficientul de refulare (de obicei 0,975 pentru supapele certificate)
• P₁ = eliberarea presiunii în psia (presiune stabilită × 1,1 14,7 pentru o acumulare de 10%)
• M = greutatea moleculară a gazului, T = temperatura absolută (°R), Z = factor de compresibilitate

Odată ce aria necesară este calculată, inginerul selectează următoarea dimensiune standard a orificiului API care este egală sau mai mare decât aria calculată. Dacă calculul produce o suprafață necesară de 0,095 in², orificiul D (0,110 in²) ar fi alegerea corectă. Dacă calculul dă 0,115 in², orificiul D este insuficient și trebuie selectat orificiul E (0,196 in²).

Tipuri de supape de siguranță care folosesc orificiul D

Denumirea orificiului D se aplică pentru mai multe tipuri de supape de siguranță, fiecare proiectat pentru diferite condiții de funcționare. Înțelegerea tipului de supapă potrivit pentru aplicația dvs. este la fel de importantă ca și selectarea dimensiunii corecte a orificiului.

Supape de siguranță convenționale cu arc

Cel mai utilizat design, aceste supape se bazează pe un arc pentru a ține discul de scaun până când presiunea sistemului forțează discul să se deschidă. O supapă de siguranță convențională cu orificiu D este de obicei specificată pentru serviciul cu abur pe cazane, sisteme de aer comprimat și echipamente de procesare a gazelor cu contrapresiune relativ stabilă (sub 10% din presiunea setata). Forța arcului este calibrată la presiunea stabilită; odată ce presiunea de intrare atinge punctul de referință, discul se ridică și fluidul curge prin deschiderea orificiului D. Seria Emerson Crosby 900 și seria Farris 2600 sunt exemple binecunoscute fabricate cu configurații cu orificii D.

Supape de siguranță cu burduf echilibrat

Aceste supape încorporează un ansamblu de burduf care izolează arcul de partea de ieșire, făcând ca presiunea de reglare să fie independentă de contrapresiunea. O supapă cu burduf echilibrat cu orificiu D este adecvată atunci când contrapresiunea suprapusă sau acumulată depășește 10% din presiunea stabilită - de exemplu, în colectoarele de tip evaporat unde mai multe supape se descarcă într-un colector comun. Fără burduf, contrapresiunea variabilă ar determina deplasarea punctului de referință, împiedicând eventual deschiderea supapei la presiunea corectă sau determinând deschiderea prematură.

Supape de reducere a presiunii acţionate cu pilot

Supapele actionate cu pilot folosesc o supapa pilot mica pentru a detecta presiunea sistemului si a controla o supapa principala mai mare. Ele pot funcționa până la 98% din presiunea setata fără scurgeri – comparativ cu aproximativ 90–92% pentru supapele cu arc – făcându-le ideale pentru sistemele care funcționează aproape de limitele lor de proiectare. Dimensiunea orificiului D este mai puțin obișnuită în supapele acționate cu pilot, deoarece aceste modele sunt în general preferate pentru aplicații cu debit mai mare, dar sunt disponibile pentru aplicații care necesită închidere strânsă combinată cu controlul precis al presiunii stabilite în fluxuri mai mici.

D Aplicații ale supapelor de siguranță cu orificiu în industrie

Orificiul D este unul dintre cele mai mici orificii ale supapei de siguranță cu flanșe din standardul API 526, care îl poziționează pentru nișe de aplicații specifice în care cerințele de debit sunt moderate, dar fiabilitatea și conformitatea cu codul nu sunt negociabile.

• Tamburi de abur al cazanului: Cazanele cu pachete mici care produc abur la presiuni între 15 și 250 psig folosesc frecvent supape de siguranță cu orificii D. La aceste presiuni și capacități tipice ale cazanului de 2.000–10.000 lb/h de abur, orificiul D oferă o capacitate adecvată de eliberare fără supraspecificare.
• Schimbatoare de caldura: Schimbatoarele de caldura cu manta si tub din instalatiile chimice necesita adesea protectie termica. Orificiul D este potrivit pentru scenarii de degajare termică lichidă în care debitul necesar este mic, dar este necesară o supapă cu flanșă certificată pentru conformitatea cu codul ASME Secțiunea VIII.
• Sisteme de aer comprimat: Receptoarele compresoarelor de aer și colectoarele de distribuție din instalațiile industriale cu presiuni de funcționare de la 100 la 300 psig specifică în mod obișnuit supape de siguranță cu orificii D din cauza cerințelor de debit moderate în raport cu volumul vasului.
• Echipamente de procesare a gazelor: Separatoarele, epuratoarele și tamburele flash din operațiunile din amonte cu petrol și gaze pot necesita supape de limitare a presiunii cu orificii D atunci când debitele de gaz în condiții de eliberare se încadrează în intervalul de capacitate de 0,110 in².
• Recipiente farmaceutice și de prelucrare a alimentelor: Reactoarele mici și vasele de stocare din aceste industrii funcționează adesea cu cerințe stricte de igienă combinate cu limite moderate de presiune, făcând orificiul D o alegere adecvată pentru supapa de siguranță cu flanșă.

Interpretări specifice producătorului ale D-4 în supapele de siguranță

În timp ce API 526 standardizează litera orificiului, sufixul numeric variază în funcție de producător. Iată cum mai mulți producători majori de supape de siguranță folosesc un sufix numeric alături de denumirea orificiului D:

Crosby (Emerson)

Serile JOS-E și JBS-E ale lui Crosby folosesc litera orificiului API în șirul de numere de model. O supapă comandată ca configurație „1-D-2” specifică o intrare de 1 inch, un orificiu D și o ieșire de 2 inchi. Crosby nu folosește un sufix numeric după litera orificiului în același mod ca D-4; în schimb, elementele numerice se referă la dimensiunile conexiunilor caroseriei din structura lor de numere de model.

Farris Engineering (Curtiss-Wright)

Farris folosește un număr de serie (cum ar fi 2600, 2700) combinat cu o desemnare a orificiului. Codurile lor de comandă includ litera orificiului separat de un sufix de serie, dar unele documentații fac referire la coduri combinate în care numărul de după litera orificiului indică carcasa arcului sau grupul de reglare a intervalului de presiune. În acest context, „D4” ar putea face referire la o supapă cu orificiu D configurată pentru un anumit grup de arcuri numărul 4.

Leser

Leser, un producător german cu o prezență globală puternică, folosește literele orificiului API în seriile lor de supape cu flanșă (Tip 441, 459, 526), dar își structurează codurile de model complet diferit. Un număr de sufix în sistemul lor corespunde în mod obișnuit unui grup de material al caroseriei sau unei clase de presiune - Clasa 150 față de Clasa 300, de exemplu. O notație „D-4” din documentația Leser ar necesita referințe încrucișate cu catalogul lor specific de produse pentru a confirma dacă „-4” se referă la un grup de materiale, o clasă de presiune sau o configurație de serviciu.

Spirax Sarco

Spirax Sarco se concentrează în mare măsură pe aplicații cu abur și condens. Supapele lor de siguranță cu flanșă pentru serviciul cu abur utilizează denumiri API ale orificiilor în anumite linii de produse, cu modificatori numerici care indică valorile de presiune sau configurațiile de trim. La examinarea oricărei documentații Spirax Sarco cu o referință D-4, cel mai probabil „-4” desemnează un suport specific pentru intervalul de presiune stabilit în dimensiunea corpului orificiului D.

Principala concluzie este aceasta: consultați întotdeauna fișa de date a producătorului specific sau ghidul de comandă atunci când întâlniți o denumire precum D-4. Scrisoarea API standardizează zona de curgere. Sufixul numeric este proprietar și variază în funcție de producător. Comandarea unei supape de siguranță bazată exclusiv pe un cod fără a verifica semnificația specifică producătorului poate duce la primirea unei supape cu o clasă de presiune incorectă, un material de tăiere sau o configurație incorectă pentru aplicația dvs.

Dimensionarea supapei de siguranță: proces pas cu pas pentru selectarea orificiului D

Dimensionarea corectă a supapei de siguranță este un proces de inginerie formal guvernat de codurile ASME și API. Implică mai mulți pași secvențiali, iar trecerea prin ei în grabă sau omiterea pașilor de verificare este o cauză comună a problemelor pe teren.

1. Identificați scenariul de ameliorare: Determinați scenariul de suprapresiune care guvernează - priza blocată, caz de incendiu, defecțiunea utilității, defecțiunea supapei de control, dilatarea termică sau altă cauză. Fiecare scenariu produce o rată de eliberare necesară diferită.
2. Calculați capacitatea de ameliorare necesară: Pe baza scenariului de guvernare, calculați debitul masic sau debitul volumetric al fluidului care trebuie eliberat. Pentru un scenariu de ieșire blocată pe un sistem de gaz, acesta este de obicei debitul maxim de intrare. Pentru un caz de incendiu pe un vas umplut cu lichid, calculul urmează formulele de intrare de căldură API 521 bazate pe suprafața umedă.
3. Determinați condițiile de alinare: Identificați compoziția fluidului, temperatura la condițiile de eliberare, presiunea de intrare (presiunea setată plus acumularea aplicabilă) și contrapresiunea la ieșire. Acești parametri introduc direct în calculul ariei orificiului.
4. Calculați aria orificiului necesară: Aplicați formula API/ASME corespunzătoare (ecuațiile de serviciu de gaz, abur sau lichid diferă). Acest lucru vă oferă suprafața efectivă minimă necesară în inci pătrați sau mm².
5. Selectați următorul orificiu standard mai mare: Comparați suprafața necesară calculată cu tabelul cu orificii API 526 și selectați următoarea dimensiune disponibilă care depășește cerințele. Dacă aria calculată este de 0,095 in², se selectează orificiul D (0,110 in²). Dacă este de 0,112 in², treceți la orificiul E (0,196 in²).
6. Verificați compatibilitatea contrapresiunii: Confirmați că tipul de supapă selectat (convențional, burduf echilibrat sau acționat pilot) este adecvat pentru nivelul de contrapresiune anticipat.
7. Specificați configurația completă a supapei: Determinați valorile nominale ale flanșei de intrare și ieșire (ASME Clasele 150, 300, 600 etc.), materialul corpului și al garniturii (oțel carbon, oțel inoxidabil, aliaj), stilul capacului (deschis sau închis) și orice cerințe speciale, cum ar fi scaune moi sau garnituri de testare.

Greșeli frecvente la specificarea unei supape de siguranță cu orificiu D

Chiar și inginerii experimentați comit erori în timpul specificației supapei de siguranță. Următoarele greșeli apar în mod repetat în cadrul inspecțiilor din industrie și al evaluărilor post-incident care implică orificiul D și alte supape de siguranță cu orificii standard.

• Folosind capacitatea nominală în loc de capacitatea necesară: Fișele tehnice ale supapei de siguranță listează debitul nominal real prin supapă în condițiile specificate. Inginerii potrivesc uneori acest număr cu debitul normal de funcționare al sistemului, mai degrabă decât cu debitul de eliberare necesar în condiții de suprapresiune. Scenariul de eliberare – nu condițiile normale de funcționare – conduce la capacitatea necesară.
• Ignorarea contrapresiunii: Instalarea unei supape de siguranță convenționale cu orificiu D, încărcate cu arc, pe un colector, unde contrapresiunea variază între 15% și 40% din presiunea reglată, va cauza o deviere semnificativă a presiunii setate. Burdufurile echilibrate sau supapele acţionate pilot trebuie utilizate în aplicaţii cu contrapresiune ridicată.
• Zona orificiului confuză cu diametrul alezajului: Denumirea „D” se referă la zona efectivă de descărcare, care reprezintă coeficientul de descărcare (Kd). Diametrul real al orificiului fizic este mai mare decât aria echivalentă calculată din aria efectivă. Nu înlocuiți măsurătorile fizice ale alezajului cu suprafața efectivă în calculele de dimensionare.
• Înlocuirea cu un alt producător fără a verifica echivalența: O supapă cu orificiu D de la producătorul A și o supapă cu orificiu D de la producătorul B au aceeași zonă efectivă de curgere (0,110 in²), dar dimensiunile lor fizice, intervalele de arc, opțiunile de material și sufixele de model numerice pot diferi. Verificați întotdeauna cu producătorul înainte de a face referințe încrucișate la numerele de piesă.
• Setarea presiunii prea aproape de presiunea de lucru: De obicei, supapele de siguranță ar trebui să fie setate cel puțin 10% peste presiunea normală de funcționare pentru a preveni fierberea și deteriorarea scaunului. O supapă cu orificiu D setată la 100 psig pe un sistem care funcționează în mod obișnuit la 97 psig va suferi o uzură accelerată a scaunului și poate să nu reușească strâns după eliberare.

Cerințe de întreținere și testare pentru supapele de siguranță cu orificii D

O supapă de siguranță cu orificiu D dimensionată și instalată corespunzător necesită în continuare întreținere și testare regulată pentru a rămâne funcțională și conformă cu codul. Cerințele jurisdicționale pentru intervalele de testare a supapelor de siguranță variază, dar majoritatea cadrelor de reglementare și cele mai bune practici din industrie se aliniază cu următoarele îndrumări.

Intervale de testare

Consiliul național al inspectorilor de cazane și recipiente sub presiune (NB-23) și majoritatea jurisdicțiilor de stat din Statele Unite solicită ca supapele de siguranță ale cazanelor să fie testate cel puțin anual. Pentru recipientele sub presiune conform ASME Secțiunea VIII, intervalele de testare sunt adesea guvernate de programul de inspecție bazată pe riscuri (RBI) al proprietarului, care poate specifica intervale de 2-5 ani, în funcție de severitatea serviciului și istoricul supapei. API 576 — „Inspecția dispozitivelor de reducere a presiunii” — oferă îndrumări detaliate privind intervalele de inspecție, metodele de testare și criteriile de acceptare pentru supapele de limitare a presiunii, inclusiv configurațiile orificiului D.

Testarea pe bancă vs. testarea la locul de muncă

Supapele de siguranță pot fi testate la locul lor folosind o pârghie de ridicare de testare (unde este prevăzută și unde presiunea sistemului este suficientă) sau pe un banc de testare după scoaterea din funcțiune. Testarea pe banc este mai cuprinzătoare și este necesară atunci când supapa trebuie recertificată după reparație sau când testarea la fața locului nu poate verifica cu precizie presiunea reglată. În timpul testării pe banc, o supapă de siguranță cu orificiu D este supusă presiunii de admisie crescânde până când se deschide; se verifică presiunea reglată, iar supapa este inspectată pentru etanșeitatea scaunului după reașezare.

Probleme comune de întreținere

• Scurgerea scaunului: Cea mai frecventă problemă găsită în timpul inspecției. Cauzat de contaminarea procesului de pe scaun, deteriorări de vibrații sau coroziune. Orificiul D, fiind o supapă mică, este deosebit de susceptibil la contaminarea cu particule care blochează scaunul.
• Oboseala sau coroziunea arcului: Arcurile își pierd tensiunea în timp, în special în condiții de temperatură ridicată sau corozive. Un arc obosit va face ca presiunea stabilită să scadă în jos.
• Blocarea admisiei: Acumularea de reziduuri la admisie limitează fluxul prin orificiul D și poate împiedica supapa să atingă ridicarea completă. Ecranele de admisie, acolo unde sunt utilizate, trebuie curățate în mod regulat.
• Creșterea contrapresiunii la ieșire: Conducta de refulare parțial blocată crește contrapresiunea și afectează presiunea de reglare și capacitatea de eliberare a supapelor de siguranță convenționale (neechilibrate).

Standarde de reglementare care guvernează supapele de siguranță cu desemnarea orificiului D

Supapele de siguranță – inclusiv cele cu desemnări ale orificiilor D și D-4 – trebuie să respecte un set stratificat de coduri și standarde. Înțelegerea standardelor care se aplică instalației dvs. specifice este esențială pentru conformitatea legală și funcționarea în siguranță.

• ASME Secțiunea I: Acoperă cazane electrice. Supapele de siguranță de pe cazane trebuie să fie certificate ASME și ștampilate cu simbolul codului „V”, indicând că au trecut testele de certificare a capacității la un laborator de testare recunoscut.
• ASME Secțiunea VIII: Acoperă vasele sub presiune. Supapele de limitare a presiunii trebuie să poarte ștampila „UV” pentru supapele de limitare a presiunii sau ștampila „UD” pentru discurile de rupere. Orificiul D este utilizat în mod obișnuit în aplicațiile din Secțiunea VIII.
• Standardul API 526: Stabilește standarde dimensionale și materiale pentru supapele de limitare a presiunii cu flanșe din oțel utilizate în industria petrolieră și chimică. Definește aria efectivă a orificiului D ca 0,110 in².
• Standardul API 520 (părțile I și II): Oferă îndrumări pentru dimensionare, selecție și instalare pentru dispozitivele de eliberare a presiunii. Partea I acoperă proiectarea și dimensionarea; Partea II acoperă cerințele de instalare, inclusiv proiectarea conductelor de admisie și de evacuare pentru a preveni vibrațiile și contrapresiunea excesivă.
• Standardul API 521: Acoperă sistemele de reducere a presiunii și de depresurizare, inclusiv proiectarea sistemului de evaporare și ventilație. Citirea necesară la proiectarea sistemului de refulare pentru supapele de siguranță.
• PED (Directiva privind echipamentele sub presiune) 2014/68/UE: Cadrul european echivalent care reglementează dispozitivele de reducere a presiunii, inclusiv supapele de siguranță utilizate în statele membre ale UE.
• Codul de inspecție al Consiliului Național (NBIC / NB-23): Guvernează instalarea, inspecția și repararea dispozitivelor de reducere a presiunii în jurisdicțiile care l-au adoptat, în principal în Statele Unite și Canada.
