Cât de des trebuie testate supapele de siguranță?

Răspunsul direct: Cât de des trebuie testate supapele de siguranță

Pentru majoritatea aplicațiilor industriale și comerciale, supapele de siguranță trebuie testate cel puțin o dată la 12 luni . Cu toate acestea, aceasta nu este o regulă universală. Frecvența necesară reală depinde de industrie, de mediul de operare, de codurile de reglementare aplicabile și de tipul specific de supapă de siguranță utilizată. În medii cu risc ridicat sau cu ciclism ridicat, intervalele de testare pot fi la fiecare trei până la șase luni. În sistemele cu risc scăzut, bine monitorizate, unele cadre de reglementare permit intervale de până la cinci ani, dar numai atunci când sunt susținute de evaluări documentate ale riscurilor și date istorice de performanță.

Răspunsul scurt este următorul: dacă nu sunteți sigur, utilizați implicit testarea anuală. Acest interval satisface cerințele majorității standardelor majore, inclusiv ASME, API și multe coduri naționale de siguranță. Dar pentru a vă proteja cu adevărat echipamentul, personalul și statutul dumneavoastră juridic, trebuie să înțelegeți imaginea completă a ceea ce determină frecvența de testare și ce se întâmplă atunci când supapele nu sunt testate la timp.

De ce Supapă de siguranță Frecvența de testare nu este unică pentru toate

Supapele de siguranță sunt dispozitive de reducere a presiunii concepute pentru a proteja sistemele de suprapresiune - o condiție care poate cauza defecțiuni catastrofale a echipamentelor, incendii, explozii sau eliberari toxice. Deoarece consecințele defecțiunii sunt atât de severe, testarea supapelor de siguranță este strict reglementată. Dar intervalele specifice sunt modelate de factori multipli care se suprapun.

Mediul de operare și tipul media

O supapă de siguranță care manipulează abur curat într-o cameră de cazane bine controlată suferă o uzură mult mai mică decât una care gestionează substanțe chimice corozive, gaze încărcate cu particule sau fluide vâscoase. Când mediul de proces este agresiv sau murdar, supapele acumulează depuneri, suferă coroziune sau dezvoltă scurgeri de scaun mult mai repede. În aceste condiții, testarea la fiecare șase luni – sau chiar trimestrial – nu este excesivă. Este o practică inginerească prudentă.

Cicluri de presiune și temperatură a sistemului

Supapele care suferă cicluri frecvente de presiune - deschiderea și reașezarea de mai multe ori pe an - se uzează la suprafețele lor de etanșare mai repede decât supapele care se acționează rar. Ciclul termic provoacă, de asemenea, oboseală la arcuri și materialele corpului. Supapele cu ciclu înalt din industriile de proces, cum ar fi petrochimia sau generarea de energie, necesită adesea inspecții mai frecvente decât minimul de reglementare.

Jurisdicția de reglementare și codurile aplicabile

Diferite țări, state și industrii funcționează în cadrul diferitelor cadre de reglementare. Ceea ce satisface standardul OSHA de management al siguranței proceselor poate diferi de cerințele din Directiva UE privind echipamentele sub presiune (PED), reglementările PSSR 2000 din Marea Britanie sau codurile locale de inspecție a cazanelor. Verificați întotdeauna ce standard se aplică echipamentului și locației dvs. specifice.

Intervalele de testare în funcție de industrie și standard

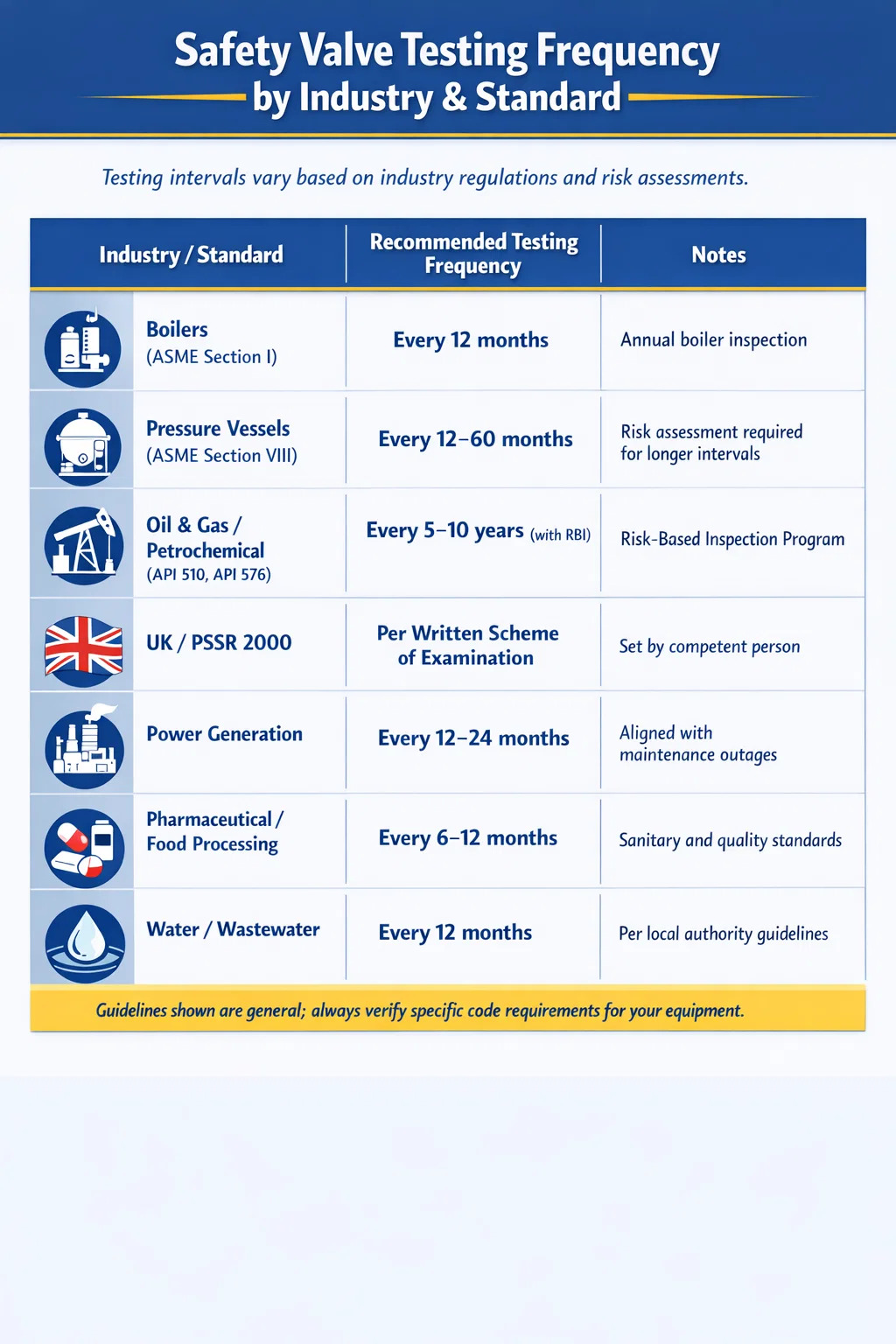

Tabelul de mai jos rezumă cerințele comune de frecvență de testare în industriile majore și cadrele de reglementare. Acestea sunt linii directoare generale — consultați întotdeauna ediția specifică a standardului care se aplică echipamentului dumneavoastră.

Observați că sectorul petrolului și gazelor – unde metodologia de inspecție bazată pe riscuri (RBI) este adoptată pe scară largă – poate extinde legal intervalele de testare la cinci sau chiar zece ani. Aceasta nu este neglijență. Este o abordare structurată, bazată pe date, care utilizează analiza modului de defecțiune, înregistrările istorice ale performanței supapelor și monitorizarea în timp real pentru a justifica intervale extinse, menținând sau îmbunătățind în același timp rezultatele generale de siguranță.

Ce spun de fapt standardele ASME și API despre frecvența de testare

Două dintre cele mai utilizate ghiduri pentru testarea supapelor de siguranță sunt ASME (American Society of Mechanical Engineers) și API (American Petroleum Institute). Înțelegerea în detaliu a cerințelor acestora ajută la clarificarea a ceea ce este de fapt necesar față de ceea ce este pur și simplu cea mai bună practică.

Codul cazanelor și recipientelor sub presiune ASME

Secțiunea I (cazane electrice) și secțiunea VIII (recipiente sub presiune) ale ASME BPVC se adresează ambele supapelor de siguranță. Pentru cazanele electrice, codul cere ca supapele de siguranță să fie testate cel puțin anual, ca parte a procesului de inspecție a cazanului. Pentru recipientele sub presiune din Secțiunea VIII, standardul este mai puțin prescriptiv cu privire la intervale și, în schimb, îndrumă utilizatorii să urmeze recomandările Agenției de Inspecție Autorizate (AIA) și ale producătorului de supape.

ASME publică, de asemenea, standarde prin seria sa PTC (Coduri de testare de performanță), iar NB (Consiliul național) oferă îndrumări prin NB-23 (Codul de inspecție al Consiliului național), care acoperă inspecția și testarea dispozitivelor de reducere a presiunii. NB-23 recomandă intervale de testare nu mai mari de cinci ani pentru majoritatea recipientelor sub presiune , cu intervale mai scurte pentru servicii mai solicitante.

API 576 – Inspecția dispozitivelor de reducere a presiunii

API 576 este standardul principal pentru practicile de inspecție ale supapelor de limitare a presiunii din industria petrolieră și petrochimică. Acesta oferă îndrumări detaliate cu privire la intervalele de inspecție în funcție de severitatea service-ului. Standardul clasifică serviciile în curate, moderate și severe, cu intervale recomandate variind de la 10 ani pentru servicii curate, necorozive până la 2 ani sau mai puțin pentru serviciile severe sau murdare.

De asemenea, API 576 susține în mod explicit utilizarea programelor RBI. În cadrul unui program RBI implementat corespunzător, aliniat cu API 580 și API 581, intervalul de inspecție pentru o supapă de siguranță poate fi extins dincolo de recomandările standard - dar numai atunci când este susținut de o analiză documentată a riscului, revizuită și aprobată de un inspector sau inginer calificat.

API 510 – Cod de inspecție a recipientelor sub presiune

API 510 reglementează inspecția continuă a recipientelor sub presiune în funcțiune și face referire la API 576 pentru inspecția dispozitivelor de reducere a presiunii. Acesta întărește faptul că operatorii trebuie să mențină înregistrări ale tuturor testelor supapelor și că intervalele trebuie să fie susceptibile de a fi susținute pe baza istoricului de funcționare și a condițiilor de service ale echipamentului.

Cele trei tipuri principale de teste ale supapelor de siguranță și când fiecare este utilizat

Nu toate testele supapelor de siguranță sunt la fel. Există trei categorii principale de testare și fiecare servește un scop diferit în cadrul unui program de întreținere.

Testare in situ (la loc).

Testarea in situ este efectuată în timp ce supapa rămâne instalată pe sistem. Cea mai comună metodă este un test manual de ridicare, în care pârghia de testare a supapei este acționată pentru scurt timp pentru a verifica dacă discul se ridică liber și supapa se poate deschide. Acest tip de test este rapid, ieftin și poate fi făcut fără a scoate sistemul offline. Cu toate acestea, confirmă doar faptul că supapa se poate deschide - nu verifică presiunea setată (presiunea la care se deschide supapa) sau presiunea de reașezare.

Testele manuale de ridicare sunt adecvate ca verificare între intervale, dar nu ar trebui să înlocuiască testarea completă pe banc. Multe coduri de cazan și cerințe de asigurare specifică testarea manuală a ridicării la fiecare trei până la șase luni, în plus față de testarea completă anuală.

Testare pe bancă (testare în magazin)

Testarea pe banc implică scoaterea supapei de siguranță din funcțiune și testarea acesteia pe un stand de testare dedicat folosind echipamente calibrate. Acesta este standardul de aur pentru verificarea supapelor de siguranță. Un test adecvat pe banc confirmă presiunea reglată, suflarea (căderea de presiune înainte ca supapa să se reașeze) și etanșeitatea scaunului după reașezare. Orice supapă care nu se deschide în intervalul de ±3% din presiunea stabilită ștanțată - toleranța specificată de majoritatea standardelor - trebuie ajustată sau înlocuită.

Testarea pe bancă permite, de asemenea, o inspecție internă amănunțită: examinarea discului, scaunului, ghidajului, arcului și corpului pentru coroziune, eroziune, fisurare sau murdărie. O supapă care trece un test de ridicare, dar are un arc corodat sau un scaun erodat poate eșua în condiții reale de suprapresiune — un risc ca testarea pe bancă să nu surprindă și testarea in situ să nu o facă.

Testare online cu echipamente portabile de testare

Un număr tot mai mare de instalații utilizează sisteme portabile de testare a supapelor - dispozitive care aplică o forță controlată axului supapei pentru a simula forța de ridicare a presiunii sistemului, permițând verificarea presiunii de reglare fără a presuriza supapa la punctul său de referință. Aceste sisteme, cum ar fi cele care folosesc metoda de testare online TREVITEST sau Furmanite, sunt deosebit de valoroase pentru sistemele care nu pot fi scoase offline pentru întreținere.

Testarea online este din ce în ce mai acceptată de organismele de reglementare atunci când sunt efectuate conform procedurilor validate. Este deosebit de comună în industriile cu proces continuu, cum ar fi fabricile chimice și rafinăriile, unde opririle sistemului sunt rare și costisitoare. Cu toate acestea, testarea online are încă limitări: nu poate evalua starea internă, etanșeitatea scaunului sau presiunea de reașezare cu aceeași încredere ca și testarea pe banc.

Factori care vă pot scurta sau extinde intervalul de testare

Dacă intervalul dvs. de testare ar trebui să fie mai scurt sau mai lung decât valoarea de referință, depinde de o combinație de factori tehnici și operaționali. Iată o defalcare practică a celor mai semnificative considerații.

Factori care scurtează de obicei intervalele de testare

• Medii de proces care sunt corozive, acide, alcaline sau care conțin particule solide
• Serviciu la temperaturi ridicate (peste 300°C / 572°F) care accelerează relaxarea primăverii și uzura scaunului
• Istoricul de acționare frecventă a supapelor - o supapă care s-a deschis de trei sau mai multe ori în ultimul an necesită o atenție mai mare
• Eșecuri ale testelor anterioare: orice supapă care a eșuat ultimul test ar trebui plasată într-un program mai frecvent
• Supape care protejează sistemele critice pentru siguranța vieții (cladiri ocupate, spitale, școli)
• Mandate de reglementare de la asigurători sau autorități locale care impun intervale mai scurte decât standardul de bază
• Vârsta echipamentului: supapele mai vechi de 10-15 ani se deplasează de obicei mai ușor de la presiunea stabilită

Factori care pot susține intervale extinse de testare

• Medii de proces curate, necorozive (cum ar fi aburul uscat, azotul sau aerul pentru instrumente)
• Serviciu de temperatură scăzută, presiune scăzută în interiorul anvelopei de proiectare a supapei
• Istoricul consecvent, documentat de trecere a testelor fără ajustare pe mai multe cicluri
• Monitorizare online continuă (transmițătoare de presiune, monitorizare a emisiilor acustice) care oferă date de performanță în timp real
• Un program de inspecție bazată pe riscuri (RBI) implementat oficial și verificat de terți
• Supape de construcție de înaltă calitate de la producători de renume, cu date dovedite de performanță pe termen lung

Merită să subliniem că extinderea unui interval necesită întotdeauna o justificare documentată. Un inspector sau manager de instalație care prelungește intervalul de testare al unei supape de siguranță fără dovezi documentate care să susțină acea decizie creează o expunere semnificativă a răspunderii – atât pentru unitate, cât și pentru ei înșiși personal.

Ce se întâmplă când supapele de siguranță nu sunt testate conform programului

Consecințele omiterii sau întârzierii testelor supapelor de siguranță variază de la sancțiuni de reglementare la accidente catastrofale. Înțelegerea acestor rezultate întărește de ce programele de testare nu sunt opționale.

Deviația supapei și abaterea presiunii setate

În timp, arcurile își pierd tensiunea din cauza ciclurilor termice și a oboselii. O supapă de siguranță care a fost setată corect să se deschidă la 150 psi atunci când este instalată poate să se deschidă la 130 psi (care provoacă pierderi inutile de proces) sau 170 psi (permițând suprapresiune periculoasă înainte de eliberare). Studiile asupra populațiilor de supape de siguranță industriale au descoperit că între 10% și 30% din supapele netestate se găsesc în afara toleranței lor acceptabile de presiune stabilită când a fost testat în sfârșit — o rată semnificativă de defecțiuni pentru un dispozitiv critic pentru siguranță.

Scurgerea scaunului și fierberea

O supapă al cărei scaun a fost deteriorat de coroziune, eroziune sau reașezare necorespunzătoare poate curge continuu sub presiunea stabilită - o condiție numită „fierbe”. În timp ce fierberea în sine nu este întotdeauna imediat periculoasă, reprezintă pierderea mediului de proces, emisii de mediu (în special relevante pentru serviciile de gaz sau vapori) și un avertisment timpuriu că contactul dintre disc și scaun al supapei a fost compromis. Netratată, o supapă de fierbere poate progresa până la defecțiunea completă.

Supape blocate-deschise sau blocate-închise

O supapă care nu a fost testată sau operată pentru o perioadă îndelungată poate dezvolta legături de coroziune între disc și scaun (blocat închis) sau între ghidaj și corp (blocat deschis). O supapă blocată și închisă nu oferă protecție împotriva suprapresiunii. O supapă blocată-deschisă cauzează pierderi continue de produs și condiții de funcționare potențial nesigure. Ambele scenarii sunt rezultatul direct al testării și întreținerii inadecvate.

Consecințele de reglementare și asigurări

Instalațiile care funcționează cu testele supapelor de siguranță întârziate se confruntă cu potențiale măsuri de aplicare din partea autorităților de reglementare precum OSHA (în conformitate cu standardul său PSM pentru substanțe chimice foarte periculoase), autorităților de inspecție a cazanelor de stat sau a Consiliului Național. Consecințele pot include ordine de închidere obligatorie, amenzi și, în cazul unui incident, răspunderea penală potențială pentru managementul unității. Polițele de asigurare pentru instalațiile industriale necesită, de obicei, demonstrarea înregistrărilor actuale de testare a supapelor de siguranță - un program de testare expirat poate anula acoperirea exact în momentul în care este cel mai necesar.

Construirea unui program de testare și întreținere a supapelor de siguranță

Un interval de testare este semnificativ numai atunci când este încorporat într-un program mai larg. Un program robust de întreținere a supapei de siguranță include următoarele elemente.

Registrul complet al supapelor

Fiecare supapă de siguranță din instalația dvs. ar trebui să fie catalogată într-un registru de supape care include: numărul etichetei, locația, serviciul, dimensiunea admisiei și ieșirii, presiunea stabilită, codul de proiectare, producătorul, modelul, data ultimului test, următorul test programat și istoricul rezultatelor testelor. Fără un registru complet, este imposibil să știm ce supape trebuie testate și care au fost trecute cu vederea.

Personal calificat de inspecție și testare

Testarea supapelor de siguranță trebuie efectuată de personal calificat sau sub supravegherea acestuia. În multe jurisdicții, aceasta înseamnă un inspector certificat de Consiliul Național sau o agenție de inspecție autorizată. Folosirea de tehnicieni necalificați pentru a testa supapele de siguranță nu este doar riscantă, ci poate face ca rezultatele testelor să fie invalide din punct de vedere legal în scopuri de reglementare.

Echipament de testare calibrat

Standurile de testare pe banc trebuie să utilizeze manometre calibrate trasabile la standardele naționale (cum ar fi NIST în Statele Unite). Înregistrările de calibrare pentru echipamentele de testare trebuie păstrate alături de înregistrările de testare a supapelor. Un test precis folosind un manometru necalibrat nu este un test precis - și nu va rezista controlului de reglementare.

Înregistrări detaliate ale testelor și documentație privind eliminarea

Fiecare test trebuie să fie documentat cu data, identitatea testerului, presiunea stabilită așa cum a fost găsită, presiunea setată în stânga (după orice ajustare), echipamentul de testare utilizat și dispoziția (repusă în serviciu, reparată sau înlocuită). Aceste înregistrări formează baza de date istorică care justifică deciziile viitoare de interval și demonstrează conformitatea cu reglementările. Înregistrările trebuie păstrate pe toată durata de viață a echipamentului , nu doar pentru cel mai recent ciclu de testare.

Strategia de supapă de rezervă

Pentru aplicații critice, multe unități mențin un grup de supape de rezervă pre-testate. Atunci când o supapă este îndepărtată pentru testarea pe banc, piesa de rezervă pre-testată este instalată imediat, eliminând orice perioadă în care sistemul protejat funcționează fără un dispozitiv de degajare funcțional. Această practică este deosebit de valoroasă în operațiunile continue unde chiar și intervalele scurte neprotejate reprezintă un risc semnificativ.

Inspecție bazată pe risc: o abordare mai inteligentă a intervalelor de testare

Inspecția bazată pe risc (RBI) este o metodologie care utilizează analiza cantitativă sau calitativă a riscurilor pentru a stabili prioritățile și programarea activităților de inspecție. În loc să aplice un interval fix tuturor supapelor în mod egal – indiferent de starea, serviciul sau criticitatea acestora – RBI alocă resurse de inspecție acolo unde riscul de defecțiune este cel mai mare.

În cadrul RBI, o supapă de siguranță în serviciu curat, de joasă presiune, cu un istoric impecabil de testare de 15 ani, ar putea fi programată pentru testare la fiecare cinci ani. Între timp, o supapă în serviciu coroziv, de înaltă presiune, cu un istoric de scurgeri în scaun, ar putea fi plasată la un interval de șase luni. Volumul total de muncă de inspecție poate fi similar, dar profilul de risc al unității este îmbunătățit substanțial deoarece resursele sunt direcționate acolo unde contează cel mai mult.

API 580 și API 581 oferă cadrul principal pentru RBI în industria petrolului, gazelor și chimiei. Implementarea unui program RBI conform necesită de obicei: o evaluare sistematică a riscurilor pentru toate echipamentele care conțin presiune, o analiză a probabilității de defecțiune bazată pe mecanisme de degradare, o analiză a consecințelor defecțiunii bazată pe potențialul de pericol al fluidului conținut și o revizuire și actualizare continuă a scorurilor de risc pe măsură ce devin disponibile noi date de inspecție.

RBI nu este o modalitate de a reduce siguranța - este o modalitate de a menține sau de a îmbunătăți siguranța utilizând mai eficient resursele de inspecție. Unitățile care au implementat RBI în mod corespunzător raportează adesea mai puține defecțiuni neașteptate ale supapelor și o mai bună integritate generală a sistemului de presiune decât cele care se bazează numai pe programe cu interval fix.

Greșeli frecvente în programele de testare a supapelor de siguranță

Chiar și programele de întreținere bine intenționate cad în capcane previzibile. Acestea sunt cele mai frecvente greșeli care subminează eficacitatea programelor de testare a supapelor de siguranță.

• Tratarea unui test manual de ridicare ca un substitut pentru testarea pe banc. Un test de ridicare vă spune că supapa se poate deschide. Nu vă spune nimic despre acuratețea presiunii setate, starea internă sau comportamentul de reașezare.
• Eșecul actualizării intervalelor de testare după modificările procesului. Dacă presiunea sistemului, temperatura sau mediul dumneavoastră s-au schimbat de la ultima revizuire a intervalului, este posibil ca programul de testare să nu mai fie adecvat.
• Ignorând supapele care nu s-au acționat niciodată. O supapă care nu s-a deschis niciodată nu este neapărat de încredere - poate fi blocată închisă din cauza coroziunii sau a murdării. Supapele îndelung latente au nevoie adesea de mai multă examinare, nu mai puțin.
• Folosind același interval pentru toate supapele, indiferent de service. Aplicarea unui program general de 12 luni pentru fiecare supapă dintr-o instalație diversă ignoră diferențele reale de risc și criticitate.
• Gestionare slabă a înregistrărilor. Pierderea sau eșecul documentării înregistrărilor de testare elimină baza istorică pentru deciziile de interval și creează expunere de reglementare.
• Întârzierea testării din cauza presiunii de producție. Comoditatea operațională nu trebuie să depășească niciodată programele de testare a supapelor de siguranță. Amânările trebuie să fie evaluate și documentate în mod oficial din punct de vedere al riscului, nu pur și simplu trecute cu vederea.

Lista de verificare practică pentru revizuirea programului dvs. de testare a supapelor de siguranță

Dacă revizuiți sau stabiliți un program de testare a supapelor de siguranță, parcurgeți această listă de verificare pentru a vă asigura că intervalele și practicile dvs. sunt defensibile și eficiente.

1. Identificați toate supapele de siguranță din instalația dvs. și verificați că fiecare este inclusă în sistemul dvs. de management al întreținerii.
2. Confirmați ce standard sau cod de reglementare se aplică fiecărei supape în funcție de serviciul, locația și clasificarea de proiectare.
3. Examinați condițiile procesului (mediu, presiune, temperatură) pentru fiecare supapă și evaluați dacă intervalul curent este adecvat pentru acea severitate a serviciului.
4. Verificați înregistrările istorice ale testelor pentru fiecare supapă - orice supapă cu un istoric de deviere, defecțiune sau reglare necesită un interval mai scurt în continuare.
5. Verificați dacă personalul care efectuează testele deține calificările corespunzătoare și că echipamentul de testare se află în fereastra de calibrare.
6. Confirmați că înregistrările testelor sunt complete, stocate în siguranță și accesibile pentru inspecția reglementară.
7. Identificați orice supape a căror termen de testare a depășit și stabiliți un plan de acțiuni corective cu o evaluare documentată a riscurilor pentru orice amânări.
8. Dacă instalația dumneavoastră funcționează în cadrul unui program RBI, verificați dacă intervalele supapelor de siguranță au fost încorporate în evaluarea RBI și că intervalele sunt revizuite ori de câte ori condițiile procesului sau starea echipamentului se schimbă semnificativ.
9. Angajați asiguratorul și/sau agenția de inspecție autorizată pentru a confirma că programul dvs. de testare îndeplinește cerințele acestora, nu doar pragul minim de reglementare.
