Cum să știi dacă supapa ta de siguranță este proastă?

Răspunsul scurt: Semne cheie Supapa ta de siguranță a eșuat

O supapă de siguranță este dăunătoare atunci când curge continuu, nu se deschide sub presiune excesivă, se deschide sub punctul de presiune setat sau prezintă coroziune vizibilă și deteriorare fizică. Acestea nu sunt probleme minore de întreținere - o supapă de siguranță defectă a unui cazan, vas sub presiune sau sistem HVAC reprezintă un pericol direct de siguranță. În mediile industriale, o supapă de limitare a presiunii eșuată este una dintre principalele cauze ale defecțiunilor catastrofale ale echipamentelor și ale accidentării la locul de muncă. Dacă supapa dvs. picură, plânge, clănâie sau pur și simplu nu se acționează corect în timpul unui test manual, are nevoie de inspecție sau înlocuire imediată.

Următorul ghid prezintă fiecare simptom semnificativ, metodă de testare și considerație de înlocuire, astfel încât să puteți lua o decizie în cunoștință de cauză cu privire la starea supapei dvs. de siguranță - indiferent dacă este vorba despre un încălzitor de apă rezidențial, un cazan comercial, un sistem de aer comprimat sau un vas industrial sub presiune.

Ce a Supapă de siguranță De fapt face și de ce eșuează

Înainte de a diagnostica defecțiunea, vă ajută să înțelegeți cum funcționează dispozitivul. O supapă de siguranță – numită și supapă de limitare a presiunii (PRV) sau supapă de reducere a temperaturii și a presiunii (valvă T&P) în aplicațiile de încălzire a apei – este un dispozitiv mecanic conceput pentru a elibera automat presiunea atunci când depășește o limită de siguranță predeterminată. Acționează ca ultima linie de apărare între condițiile normale de funcționare și un eveniment periculos de suprapresiune.

Supapa conține un disc sau un scaun cu arc care ține supapa închisă la presiune normală. Când presiunea sistemului crește peste punctul de referință al supapei - de obicei ștanțat direct pe corpul supapei - arcul se comprimă, discul se ridică și presiunea este evacuată până când condițiile revin la niveluri sigure. Odată ce presiunea scade, arcul împinge discul înapoi pe scaun, etanșând supapa.

Eșecul are loc prin mai multe mecanisme bine documentate:

• Oboseala arcului sau coroziunea care slăbește forța de închidere
• Acumularea de depuneri minerale sau sedimente împiedică discul să se așeze corect
• Coroziunea corpului supapei, scaunului sau discului din cauza expunerii chimice sau a umezelii
• Deteriorări mecanice din cauza loviturilor de berbec sau a evenimentelor repetate de suprapresiune
• Degradarea termică a etanșărilor în aplicații la temperaturi ridicate
• Vârsta simplă – majoritatea supapelor de siguranță au o durată de viață recomandată de 3 până la 5 ani pentru uz rezidențial și intervale anuale de inspecție pentru uz industrial

O supapă de siguranță care nu a fost niciodată testată sau înlocuită după cinci sau mai mulți ani de funcționare trebuie tratată ca suspectă, indiferent de starea vizibilă. Supapele pot apărea intacte în exterior, în timp ce sunt complet inoperabile la nivel intern.

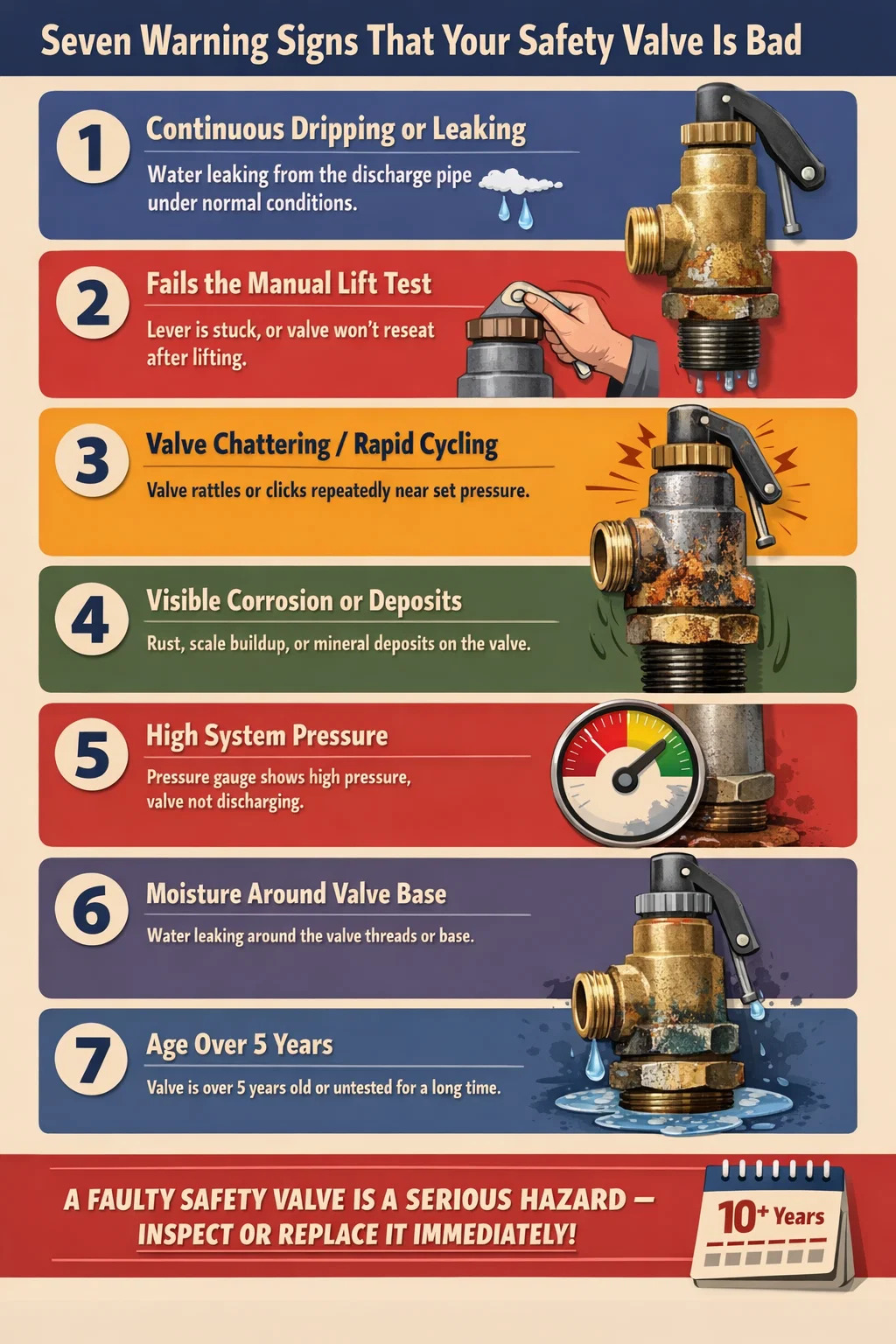

Șapte semne de avertizare că supapa ta de siguranță este proastă

1. Picurare sau scurgere continuă din conducta de evacuare

Acesta este cel mai frecvent simptom observat la boilerele și cazanele rezidențiale. Dacă observați că apa picură în mod constant din conducta de refulare conectată la supapa de siguranță T&P, supapa nu se reașează corect. Există două cauze posibile: presiunea sau temperatura sistemului depășește cu adevărat punctul de referință al supapei (caz în care supapa funcționează corect, dar problema de bază a sistemului trebuie remediată) sau scaunul supapei este murdar sau deteriorat și are scurgeri chiar și în condiții normale de funcționare.

Pentru a distinge între cele două, verificați presiunea sistemului cu un manometru. Majoritatea supapelor T&P pentru încălzitorul de apă rezidențial sunt evaluate la 150 psi și 210°F. Dacă presiunea dvs. este în intervalul normal (de obicei 40-80 psi pentru apa menajeră) și supapa încă picură, supapa în sine este problema.

2. Supapa nu reuşeşte testul de ridicare manuală

Majoritatea supapelor de siguranță de pe încălzitoarele de apă și cazane au o pârghie de testare manuală - o mică clapă metalică pe care o puteți ridica pentru a acționa manual supapa și a verifica dacă se deschide și se închide. Acesta este unul dintre cele mai simple și mai directe teste disponibile. Ridicați maneta pentru aproximativ 3 secunde și apoi eliberați-o. Ar trebui să auziți un jet de apă sau de abur, iar apoi supapa ar trebui să se închidă ferm când eliberați maneta.

Dacă pârghia se simte rigidă și nu se întâmplă nimic când o ridicați, interiorul supapei poate fi înghețat din cauza coroziunii sau a calcarului. Dacă îl ridici, apa se scurge, dar apoi supapa continuă să picure după ce o eliberezi, scaunul a fost deranjat și supapa are acum scurgeri. În ambele cazuri - blocat deschis sau blocat închis - supapa trebuie înlocuită imediat. O supapă care nu se deschide nu poate proteja împotriva suprapresiunii. O supapă care nu se închide creează un pericol de descărcare continuă.

Notă: La supapele foarte vechi care nu au fost niciodată testate, efectuarea testului manual poate uneori dislocarea calcarului și poate duce la scurgerea supapei după aceea. Aceasta este de fapt o dovadă că supapa era deja compromisă. Înlocuiți-l în loc să încercați reparații.

3. zgomot de supape sau ciclism rapid

Pălăvrăgeală descrie deschiderea și închiderea rapidă și repetată a unei supape de siguranță, producând un sunet ca de mitralieră. Acest lucru se întâmplă atunci când presiunea sistemului plutește foarte aproape de punctul de referință al supapei, determinând-o să se deschidă și să se închidă în mod repetat. În timp ce supapa în sine poate să nu fie defectă în acest scenariu, zgomotul frecvent accelerează uzura scaunului și determină degradarea rapidă a supapei.

O supapă care a suferit zgomote semnificative ar trebui inspectată și probabil înlocuită , deoarece impactul repetat al discului împotriva scaunului creează micro-deteriorări care împiedică etanșarea corectă. Problema presiunii de bază trebuie, de asemenea, rezolvată - o supapă supradimensionată în raport cu capacitatea sistemului este o cauză comună, la fel și gestionarea inadecvată a contrapresiunii în sistemele de conducte industriale.

4. Coroziune vizibilă, rugină sau depozite minerale

Examinați corpul supapei și zona din jurul ieșirii conductei de refulare. Depunerile albe, calcaroase indică acumularea de calciu sau calcar din apa dură - un semn puternic că supapa plânge sau se descarcă de ceva timp fără ca problema să fie rezolvată. Petele portocalii sau maro indică rugina fierului, care compromite integritatea scaunului supapei și a discului. Depunerile verzi pot indica coroziunea cuprului în sistemele cu conducte de cupru.

Aceste depuneri nu indică doar scurgeri din trecut, ci agravează în mod activ problema prin crearea unor suprafețe aspre și neuniforme care împiedică închiderea curată a supapei. Orice supapă de siguranță care prezintă o coroziune externă semnificativă sau crustă minerală trebuie înlocuită mai degrabă decât curățată , deoarece suprafețele interne sunt aproape sigur într-o stare comparabilă sau mai proastă.

5. Presiunea sistemului rămâne ridicată în ciuda prezenței supapei

Dacă un manometru arată în mod constant presiunea sistemului peste intervalul normal de funcționare și supapa de siguranță nu se descarcă, există două explicații îngrijorătoare: sistemul are o sursă de suprapresiune separată care ar trebui abordată sau supapa de siguranță este blocată închisă și nu se deschide când ar trebui. O supapă de siguranță care refuză să se deschidă în condiții reale de suprapresiune este, fără îndoială, mai periculoasă decât una care are scurgeri, deoarece permite presiunii să continue construirea fără ușurare.

Acest scenariu este cel mai frecvent în sistemele în care supapa de siguranță a fost lăsată netestată de ani de zile, permițând componentelor interne să se blocheze din cauza coroziunii. Încrucișați întotdeauna citirile manometrelor cu valoarea nominală a punctului de referință al supapei (ștampilată pe corpul supapei) pentru a determina dacă supapa ar fi trebuit să se acționeze.

6. Apă sau umiditate în jurul bazei sau fileturilor supapei

Umiditatea din jurul conexiunii filetate, unde supapa se înșurubează în cazan, încălzitor de apă sau vas, poate indica o defecțiune a filetului, un etanșant de filet degradat sau micro-fisurare a corpului supapei în sine. Aceasta este diferită de picurarea conductei de refulare și nu trebuie confundată cu aceasta. Umiditatea la filetele corpului supapei sugerează că carcasa supapei este compromisă, ceea ce este un mod de defecțiune structurală.

Nu încercați niciodată să strângeți din nou corpul supapei de siguranță pe un sistem presurizat. Depresurizați și goliți sistemul înainte de a încerca orice lucru la filetele supapei.

7. Vârsta peste durata de viață recomandată

Chiar dacă o supapă de siguranță nu prezintă niciunul dintre simptomele de mai sus, numai vârsta este un motiv legitim pentru înlocuire. Societatea Americană a Inginerilor Mecanici (ASME) și majoritatea producătorilor de supape recomandă înlocuirea supapelor de siguranță la fiecare 3 până la 5 ani în aplicațiile rezidențiale. Supapele de siguranță industriale și comerciale trebuie testate și recertificate anual, cu înlocuire, așa cum este indicat de rezultatele inspecției.

O supapă mai veche de 10 ani care nu a fost niciodată înlocuită sau testată are o fiabilitate necunoscută și ar trebui tratată ca nefuncțională din motive de planificare a siguranței. Degradarea arcului intern și coroziunea scaunului progresează invizibil în timp și nu pot fi evaluate din exterior.

Cum să testați o supapă de siguranță pas cu pas

Testarea unei supape de siguranță variază în funcție de aplicație. Următoarea procedură se aplică celui mai comun scenariu rezidențial - o supapă de siguranță T&P pe un încălzitor de apă - dar principiile se extind și la alte aplicații.

Înainte de a începe

• Confirmați că conducta de evacuare direcționează apa în siguranță către o scurgere de podea sau în exterior - niciodată într-o locație în care apa opărită ar putea provoca răni
• Aveți la îndemână o supapă de schimb înainte de a testa o supapă veche, în cazul în care nu reușește să se reașeze după acționare
• Purtați echipament de protecție adecvat - apa evacuată poate fi foarte fierbinte
• Localizați presiunea și temperatura nominală a supapei pe etichetă sau ștampila de pe corpul supapei

Procedura de testare manuală a ridicării

1. Localizați pârghia de testare pe partea laterală a supapei
2. Ridicați ferm maneta și țineți-o sus timp de 3 secunde
3. Ascultați dacă apă sau abur sunt evacuate prin conductă
4. Eliberați maneta și observați dacă supapa se oprește din descărcare prompt și complet
5. Așteptați 30 de secunde și verificați orificiul de evacuare a țevii de refulare pentru orice picurare continuă

Treci: Supapa deschisă când este ridicată, evacuată apă sau abur și reașezată curat, fără a picura după aceea.

Eșuează: Pârghia este prinsă și nu se mișcă, nu a avut loc nicio descărcare sau supapa continuă să picure după eliberare.

Testarea presiunii pentru supape industriale și comerciale

Pentru supapele industriale de limitare a presiunii de pe cazane, compresoare sau recipiente sub presiune, un test pe banc sau un test de presiune in situ este metoda standard de verificare. Aceasta implică aplicarea unei surse de presiune calibrate la intrarea supapei și documentarea presiunii exacte la care supapa se deschide (numită „presiune de setare” sau „presiune de pop”) și reaseză. Toleranța acceptabilă este de obicei de ±3% din presiunea de setare de pe plăcuța de identificare pentru supape peste 70 psi, conform standardelor ASME Secțiunea VIII.

Supapele care se deschid cu mai mult de 3% sub sau peste presiunea nominală stabilită nu sunt calibrate și trebuie întreținute sau înlocuite. Documentarea testării supapelor de siguranță este o cerință de reglementare în majoritatea jurisdicțiilor pentru echipamentele sub presiune comerciale și industriale.

Compararea modurilor de eroare a supapei de siguranță

Ce se întâmplă dacă ignori o supapă de siguranță proastă

Consecințele funcționării unui sistem cu o supapă de siguranță defectă variază de la daune materiale minore până la defecțiuni catastrofale cu risc pentru viața umană. Aceasta nu este o exagerare – defecțiunile vaselor sub presiune sunt o cauză documentată și studiată a accidentelor industriale la nivel mondial.

Explozie a încălzitorului de apă

Un încălzitor de apă rezidențial fără o supapă de siguranță T&P funcțională poate experimenta o explozie de vapori de expansiune a lichidului în fierbere (BLEVE) dacă termostatul se defectează în poziția deschis și temperatura crește necontrolată. Rezultatul este o explozie condusă de abur capabilă să lanseze încălzitorul de apă prin podele și tavane, cu energia eliberată echivalentă cu mai multe bețișoare de dinamită. Incidentele BLEVE care implică încălzitoarele de apă rezidențiale sunt rare tocmai pentru că supapele T&P sunt cerute de cod - dar apar cazuri în fiecare an în care supapele au fost îndepărtate, ocolite în mod deliberat sau lăsate într-o stare defectuoasă.

Evenimente de suprapresiune a cazanului

Cazanele comerciale și industriale care funcționează fără supape de siguranță care funcționează corespunzător sunt supuse unei supravegheri stricte de reglementare din motive întemeiate. Un eveniment de suprapresiune într-un sistem de cazan poate rupe conductele, distruge schimbătoarele de căldură și poate provoca daune structurale clădirii care găzduiește sistemul. În aplicațiile cazanelor cu abur, eliberarea de abur supraîncălzit la presiune ridicată pune imediat în pericol viața oricui se află în apropiere.

Ruperea sistemului de aer comprimat

Rezervoarele compresoarelor de aer sunt echipate cu supape de siguranță pentru a preveni ruperea rezervorului din cauza suprapresiunii. O supapă de limitare a presiunii corodate sau blocată pe un rezervor de compresor care se confruntă simultan cu un presostat defectat creează condiții pentru defecțiunea rezervorului. Rupturile rezervorului compresorului de aer produc schije cu viteză letală și au fost responsabili pentru multiple decese în ateliere și garaj. Înregistrările OSHA documentează aceste incidente anual, majoritatea implicând rezervoare vechi cu supape de siguranță compromise sau lipsă.

Daune materiale cauzate de descărcarea continuă

Chiar și fără o defecțiune catastrofală, o supapă de siguranță care plânge continuu va cauza daune cumulate de apă la podele, pereți și zona din jurul echipamentului. În regiunile cu apă dure, depunerile de calcar din apa evacuată pot deteriora conductele de scurgere și acoperirile de podea. Pierderea continuă de apă crește, de asemenea, costurile de utilități și poate permite creșterea mucegaiului în zonele cu ventilație slabă din jurul conductei de refulare.

Înlocuirea unei supape de siguranță proaste: Ce trebuie să știți

Înlocuirea unei supape de siguranță este o sarcină mecanică simplă pentru încălzitoarele de apă rezidențiale și cazanele mici, dar necesită o atenție deosebită potrivirii specificațiilor și tehnicii de instalare adecvate.

Potriviți exact supapa de schimb

Supapa de înlocuire trebuie să se potrivească cu cea originală în trei parametri critici:

• Presiune nominală: Presiunea stabilită trebuie să se potrivească sau să fie adecvată pentru presiunea de lucru maximă admisă a sistemului (MAWP)
• Evaluarea temperaturii (pentru supape T&P): Trebuie să se potrivească sau să depășească temperatura maximă de ieșire a echipamentului
• BTU sau capacitate de debit: Supapa trebuie să fie evaluată pentru a elibera cel puțin atâta energie cât poate genera sistemul - supapele de înlocuire subdimensionate sunt o eroare comună
• Dimensiunea și tipul firului: Dimensiunea filetului NPT trebuie să se potrivească cu portul existent pe încălzitorul de apă sau pe vas

Pentru încălzitoarele de apă rezidențiale, aceste informații sunt de obicei ștampilate pe supapa existentă și sunt enumerate în specificațiile producătorului echipamentului. Supapele T&P standard pentru încălzitoarele de apă rezidențiale sunt de obicei evaluate la 150 psi / 210°F, cu o conexiune NPT de 3/4 inchi și valori nominale BTU variind de la 100.000 la 200.000 BTU/h, în funcție de dimensiunea rezervorului și de puterea încălzitorului.

Note de instalare

• Întotdeauna goliți și depresurizați sistemul înainte de a scoate supapa veche
• Curățați bine portul filetat și aplicați bandă proaspătă de etanșare a filetului din PTFE (bandă instalator) pe noile filete ale supapei
• Nu strângeți prea mult - majoritatea producătorilor specifică un cuplu în intervalul de 15 până la 30 ft-lb; strângerea excesivă poate crăpa corpul supapei
• Asigurați-vă că conducta de evacuare este reinstalată corect - trebuie să se termine într-un loc sigur, să se încline în jos pentru a permite scurgerea și să nu fie acoperită sau astupată.
• Efectuați un test manual de ridicare după represurizare pentru a confirma că noua supapă se deschide și se reașează corect
• Etichetați supapa cu data instalării pentru referință ulterioară

În multe jurisdicții, înlocuirea supapei de siguranță a echipamentelor sub presiune comerciale sau industriale trebuie efectuată de un tehnician autorizat sau de un inspector de cazane. Verificați codurile locale înainte de a încerca acest lucru în setările comerciale.

Costul de înlocuire

O supapă de siguranță rezidențială T&P costă de obicei între 10 USD și 40 USD pentru piesa în sine. Un instalator autorizat care efectuează înlocuirea va percepe de obicei între 100 și 300 USD, inclusiv forța de muncă, în funcție de locația și accesibilitatea încălzitorului de apă. Supapele de siguranță industriale variază enorm în ceea ce privește costul - o supapă de siguranță de bază cu arc, certificată de ASME, pentru serviciul industrial poate varia de la 50 USD la câteva mii de dolari, în funcție de dimensiune, presiunea nominală și materialul de construcție. Având în vedere consecința defecțiunii, acesta este unul dintre locurile cele mai puțin justificate din punct de vedere al costurilor pentru a amâna întreținerea în orice sistem mecanic.

Cât de des ar trebui să fie inspectate și înlocuite supapele de siguranță

Frecvența de inspecție și înlocuire depinde în mare măsură de aplicație, mediul de operare și cadrul de reglementare care guvernează echipamentul.

Pentru mediile cu coroziune ridicată - inclusiv sistemele care utilizează substanțe chimice agresive, apă cu conținut ridicat de clor sau aer cu umiditate ridicată - intervalele de inspecție trebuie scurtate și verificări vizuale trebuie efectuate cel puțin trimestrial. Starea reală a supapei la momentul inspecției ar trebui să aibă întotdeauna prioritate față de un program de înlocuire bazat pe calendar. O supapă care prezintă semne de coroziune la doi ani ar trebui înlocuită la doi ani, nu amânată la programul de cinci ani.

Probleme frecvent confuze: când nu este supapa de siguranță

Nu orice simptom legat de presiune indică direct spre supapa de siguranță în sine. Înțelegerea a ce altceva poate provoca simptome similare vă ajută să evitați înlocuirile inutile și vă asigură că problema reală este rezolvată.

Expansiune termică în sisteme închise

În casele cu o supapă de reducere a presiunii (PRV) pe alimentarea cu apă, sistemul de apă devine efectiv închis - apa în expansiune încălzită în rezervor nu are unde să meargă decât la creșterea presiunii. Dacă nu este instalat niciun rezervor de expansiune, supapa de siguranță T&P se va deschide periodic pentru a elibera această presiune de dilatare termică, provocând picurare intermitentă care arată ca o defecțiune a supapei. În acest scenariu, supapa de siguranță funcționează corect - soluția este instalarea unui rezervor de expansiune termică, nu înlocuirea supapei de siguranță.

Presiune de alimentare excesivă

Presiunea de alimentare cu apă municipală peste 80 psi este obișnuită în unele zone și poate provoca plânsul supapei T&P dacă se apropie de presiunea nominală stabilită a supapei. Soluția este reglarea sau înlocuirea supapei de reducere a presiunii de intrare, nu supapa T&P în sine. Verificați-vă presiunea de alimentare la un furtun exterior cu un manometru simplu - sunt disponibile pentru mai puțin de 15 USD la orice magazin de hardware.

Condens pe conductele reci

În mediile umede, condensul pe conductele de alimentare cu apă rece din apropierea încălzitorului de apă poate crea bălți pe podea care sunt confundate cu evacuarea supapei. Atingeți conducta de refulare după o perioadă de funcționare a încălzitorului - dacă este udă, dar apa este rece și conducta în sine este rece, probabil că aveți de-a face cu condens mai degrabă decât cu descărcarea supapei.

Manometru defect

În sistemele industriale și comerciale, un manometru care arată valori ridicate poate fi el însuși defect, mai degrabă decât presiunea să fie cu adevărat ridicată. Înainte de a condamna o supapă de siguranță pentru că nu se deschide la suprapresiune aparentă, verificați citirea manometrului cu un al doilea manometru calibrat. Manometrele sunt articole de uzură care necesită, de asemenea, recalibrare periodică și înlocuire.

Rezumat: Cel mai rapid mod de a vă evalua supapa de siguranță

Dacă sunteți în căutarea unei liste de verificare rapidă de parcurs chiar acum, iată o secvență de evaluare directă:

1. Uite: Există picurare, umiditate, calcar sau rugină pe sau în jurul corpului supapei și conductei de refulare? Dacă da, verificați în continuare sau înlocuiți.
2. Ascultă: Există zgomot, șuierat sau zgomot de la supapă în timpul funcționării normale? Dacă da - inspectați și probabil înlocuiți.
3. Test: Efectuați testul de ridicare manuală. Se deschide liber și se reașează curat? Dacă nu - înlocuiți.
4. Data: Când a fost înlocuit ultima dată? Dacă în urmă cu peste 5 ani sau necunoscut, înlocuiți în mod proactiv.
5. Verificarea presiunii: Presiunea sistemului se află în mod constant în intervalul normal de funcționare pentru echipamentul dumneavoastră? Dacă nu, abordați mai întâi problema presiunii sistemului, apoi reevaluați supapa.

O supapă de siguranță este o componentă mică și ieftină în raport cu echipamentul pe care îl protejează și cu consecințele defecțiunii sale. Dacă aveți îndoieli, înlocuiți-l. Costul unei noi supape este banal în comparație cu costul potențial — financiar și de altă natură — de funcționare fără una care funcționează.
